Коли ви хапаєте смартфон із кишені й екран миттєво повертається горизонтально, за цим стоїть скромний, але геніальний акселерометр. Цей датчик вимірює прискорення – зміну швидкості об’єкта в просторі, – фіксуючи як різкі удари, так і м’який нахил під дією гравітації. У одиницях g (де 1 g дорівнює 9,81 м/с²) він розрізняє статичне положення від динамічного руху, перетворюючи невидимі сили на електричні сигнали.
Уявіть крихітний шматочок кремнію розміром з ніготь, що пульсує в серці вашого телефону, дрона чи автомобіля. Акселерометр не просто рахує кроки під час пробіжки – він рятує життя, активуючи подушки безпеки при аварії, або допомагає віртуальній реальності занурювати вас у інший світ. Сьогодні, у 2026 році, ці датчики еволюціонували до мікроскопічних шедеврів MEMS-технологій, де рухома маса вагою мікрогромів танцює на невидимих пружинах.
Але за цією магією ховається фізика: акселерометр ловить власне прискорення, різницю між реальним рухом і гравітацією. Коли телефон лежить на столі, він фіксує 1 g по вертикалі; при падінні – нуль, бо все падає разом. Ця чутливість робить його незамінним у світі, де IoT-пристрої скрізь стежать за вібраціями машин чи серцебиттям атлета.
Принцип роботи акселерометра: інерція в дії
Серце будь-якого акселерометра – сейсмічна маса, підвішена на пружинах чи балках усередині захищеного корпусу. При прискоренні інерція штовхає масу, деформуючи підвіс, а датчик перетворює це на сигнал. Демпфер гасять коливання, щоб вимірювання було точним, ніби досвідчений пілот у штормі.
У класичних моделях маса зміщує стрілку чи стискає пружину; сучасні MEMS-акселерометри йдуть далі. Тут кремнієва структура з гребінцями чи пластинами змінює ємність конденсатора: маса наближається до фіксованої пластини – ємність зростає, сигнал посилюється. Цей принцип дозволяє фіксувати прискорення від мікро-g до тисяч g з частотою до кілогерц.

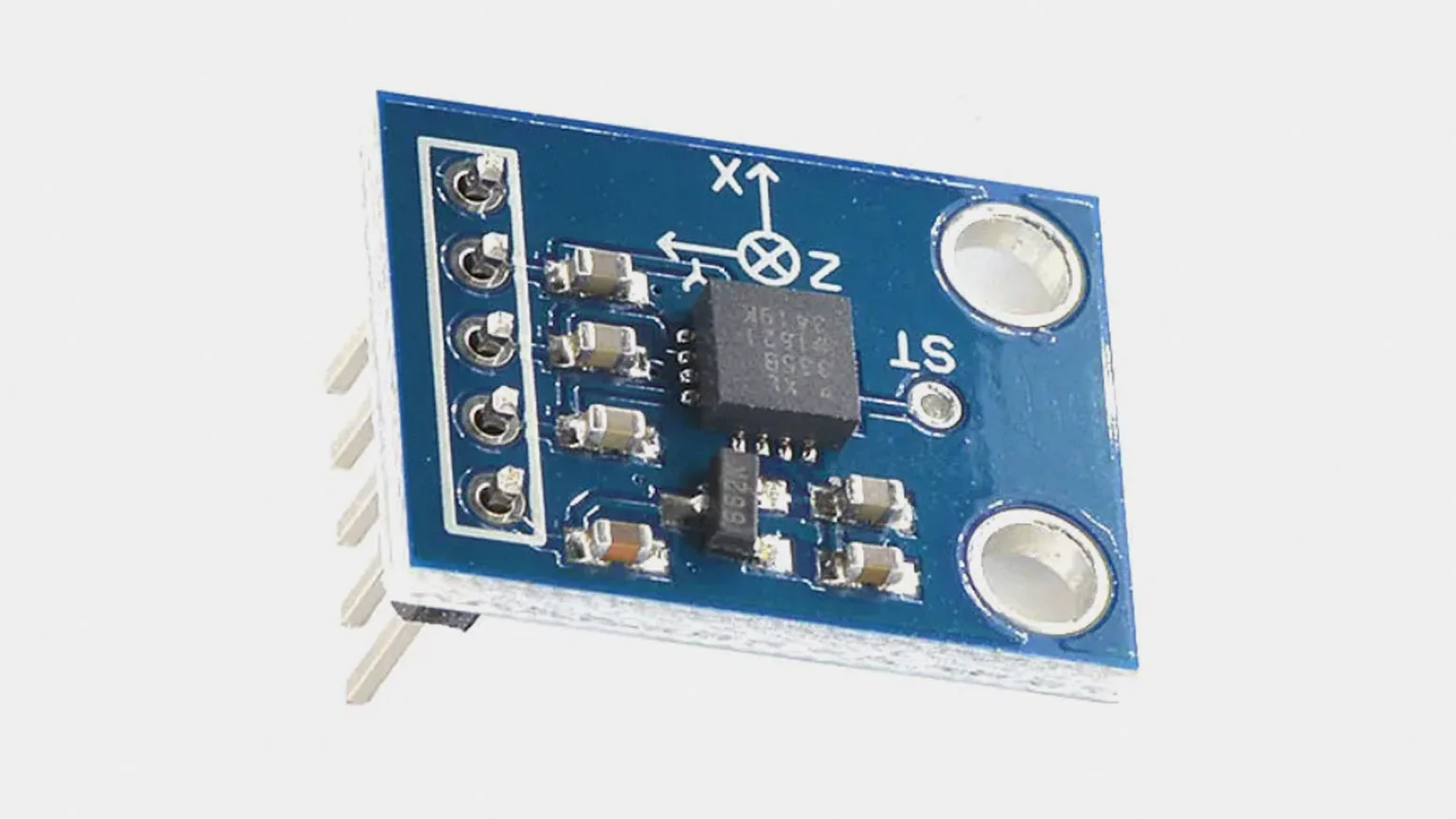

Трьохосьові моделі (X, Y, Z) комбінують три датчики в одному чіпі, даючи повну картину. Гравітація завжди додає 1 g, тож нахил по осі – це cos(θ), де θ – кут. Процесор вирівнює дані, фільтрує шум, перетворюючи сир сирі дані на корисну інформацію про положення чи вібрацію.
Типи акселерометрів: від грубих механік до наноточності
Акселерометри класифікують за принципом перетворення, діапазоном, точністю та призначенням. Механічні – найпростіші, з маятником чи грузом, використовувалися в ранніх літаках для індикації перевантажень. Електромеханічні додають сервопривід для центрування маси, підвищуючи точність.
Сучасні лідери – електричні: пьезоелектричні генерують напругу від деформації кварцу чи PZT-кераміки, ідеальні для високих частот вібрацій. П’єзорезистивні міняють опір під тиском, чутливі до повільних змін. Ємнісні MEMS домінують у consumer’і – дешеві, малі, енергоефективні.
Ось порівняльна таблиця основних типів, що ілюструє їх сильні та слабкі сторони:
| Тип | Принцип | Діапазон (g) | Частота (Гц) | Переваги | Недоліки |
|---|---|---|---|---|---|
| П’єзоелектричний | Деформація → напруга | До 100 000 | До 20 000 | Висока чутливість до вібрацій | Не фіксує статичне прискорення |
| Ємнісний MEMS | Зміна ємності | ±2 до ±200 | До 5 000 | Малий розмір, низька ціна | Чутливий до температури |
| П’єзорезистивний | Зміна опору | До 50 000 | До 10 000 | Широкий діапазон | Температурна дрейф |
| Сервомагнітний | Електромагнітне центрування | ±0.01 до ±100 | Низька | Висока точність | Великий, енерговитратний |
Джерела даних: TME.eu та Wikipedia. Таблиця показує, чому MEMS виграють у масовому ринку – компактність переважить над екстремальною точністю для більшості завдань.
Кутові акселерометри вимірюють тангенціальне прискорення для обертального руху, часто комбінуючись з гіроскопами в IMU (Inertial Measurement Unit).
Історія акселерометра: від паровозів до космосу
Ідея вимірювати прискорення зародилася в 19 столітті, коли вчені на кшталт Галилея експериментували з маятниками. Перші практичні моделі з’явилися наприкінці 1800-х для автомобілів і поїздів – механічні індикатори перевантажень. У 1920-х George Washburn запатентував сервомагнітний варіант для авіації.
Друга світова війна прискорила розвиток: кварцові пьезоакселерометри для ракет і бомб. 1950-ті принесли серійні моделі від Kistler. Революція MEMS стартувала в 1980-х у DARPA, а в 1991 Analog Devices випустила ADXL50 – перший комерційний кремнієвий чіп. Сьогодні STMicroelectronics і Bosch лідирують, постачаючи мільярди датчиків щороку.
Цей шлях від громіздких механізмів до нано-датчиків – історія мініатюризації, де фізика Ньютона оживає в кремнії.
Застосування акселерометрів: скрізь, де є рух
У промисловості акселерометри моніторять вібрації турбін, насосів, запобігаючи поломкам. Перед початком роботи з обладнанням ось ключові сфери:
- Автомобілі: Активують ABS, ESP, подушки безпеки при >20 g за мілісекунди. У 2026 автономні авто покладаються на них для dead reckoning без GPS.
- Авіація та космос: Вимірюють перевантаження в 10-50 g, як у SpaceX Starship.
- Медицина: Фіксують тремор у протезах чи кроки для реабілітації.
- Спорт: Крокоміри в фітнес-браслетах рахують рухи з похибкою <5%.
Після цих прикладів зрозуміло: акселерометр – не гість, а хребет розумних систем. У геофізиці він ловить землетруси, у дронах стабілізує політ.
Акселерометр у смартфонах: невидимий диригент жестів
У кожному сучасному телефоні – 3-осьовий MEMS від Bosch чи InvenSense. Він повертає екран, рахує кроки (інтегруючи прискорення), розпізнає жести для ігор типу Pokémon GO. Комбінація з гіроскопом дає 6-9 ступенів свободи для AR у Snapchat чи стабілізації камери.
Різниця з гіроскопом критична: акселерометр бачить лінійне прискорення (нахил, поштовхи), гіроскоп – кутову швидкість обертання. Разом вони створюють віртуальний компас, незамінний у VR-окулярах Meta Quest.
Сучасні тренди: акселерометри в еру IoT та AI
Ринок акселерометрів сягне 6,6 млрд доларів у 2026, з ростом на 10% щороку завдяки IoT. Нові чіпи, як IIS2ICLX від ST, досягають точності 4 знаків після коми, для прецизійної навігації. Тренди: інтеграція з AI для передбачення збоїв, бездротові сенсори в смарт-містах, нано-MEMS для імплантів.
У автономних авто Tesla чи Waymo акселерометри ф’юзуються з LiDAR, компенсуючи GPS-пропуски. У фітнесі – персоналізовані тренування з реальним часом.
Цікаві факти про акселерометри
- Перший смартфон з акселерометром – iPhone 2007, що запустив еру gesture control.
- У Mars rover Perseverance акселерометр пережив 30 000 g при посадці!
- MEMS чіп коштує менше 1 долара, але врятував мільйони життів у авто.
- Найчутливіший – LIGO гравітаційних хвиль, фіксує 10-20 g.
- У 2026 Apple Watch використовує його для виявлення падінь з точністю 95%.
Ці датчики проникають глибше: від смарт-годинників, що лічать калорії з пульсом, до роботів-хірургів, що тремтять менше за людину. Їх еволюція обіцяє ще більше – уявіть рой дронів, що танцюють у повітрі синхронно, або міста, де кожна вібрація мосту сигналізує небезпеку заздалегідь.
