Чому дорівнює загальний опір кола з послідовно ввімкненими електроприладами

Уявіть електричне коло як ланцюжок, де кожен елемент — це перешкода на шляху струму. Коли електроприлади з’єднані послідовно, струм долає їх один за одним, ніби бігун, що перестрибує бар’єри. Але як обчислити загальний опір такого кола? Ця стаття розкриє всі тонкощі, від базових понять до складних прикладів, щоб ви не лише зрозуміли, а й полюбили цю тему!

Що таке послідовне з’єднання електроприладів

Послідовне з’єднання — це коли електроприлади під’єднані один за одним, утворюючи єдиний шлях для електричного струму. Уявіть гірлянду, де кожна лампочка залежить від попередньої. Якщо одна лампочка перегорить, увесь ланцюг зупиниться. Це ключова особливість послідовного кола: струм однаковий у всіх елементах, а напруга розподіляється між ними.

Такий тип з’єднання часто зустрічається в побуті (наприклад, у старих новорічних гірляндах) і в промислових системах, де потрібно забезпечити однаковий струм через усі пристрої. Але як це впливає на опір? Давайте розбиратися!

Основи електричного опору

Електричний опір — це міра того, як матеріал чи пристрій чинить опір проходженню електричного струму. Його позначають літерою R і вимірюють в омах (Ом, Ω). За законом Ома, опір пов’язаний із напругою (U) і силою струму (I) формулою: R = U / I.

Кожен електроприлад у послідовному колі має власний опір. Наприклад, лампочка може мати опір 10 Ом, а нагрівач — 50 Ом. Загальний опір кола — це сума всіх цих опорів, але давайте розглянемо це детальніше.

Формула загального опору в послідовному колі

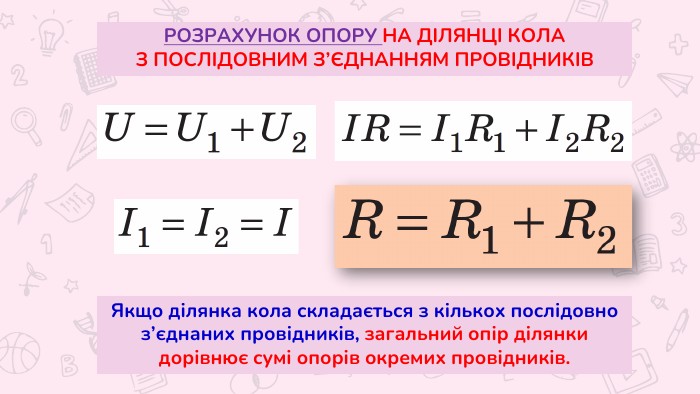

Для послідовного з’єднання загальний опір (R_заг) обчислюється за простою формулою:

R_заг = R₁ + R₂ + R₃ + … + R_n

Тут R₁, R₂, R₃ — опори окремих приладів, а n — їхня кількість. Це правило працює, тому що струм проходить через кожен елемент послідовно, долаючи всі опори по черзі.

Приклад розрахунку

Припустимо, у вас є три електроприлади з опорами 20 Ом, 30 Ом і 50 Ом, з’єднані послідовно. Загальний опір буде:

R_заг = 20 + 30 + 50 = 100 Ом

Це настільки просто, що здається магією! Але за цією формулою стоїть фундаментальний принцип електротехніки. Давайте розглянемо складніший приклад із реальними пристроями.

Практичний приклад із побутовими приладами

Уявіть, що ви під’єднали послідовно лампу (опір 40 Ом), вентилятор (60 Ом) і обігрівач (100 Ом) до джерела напруги 220 В. Як знайти загальний опір і силу струму в колі?

1. Обчислимо загальний опір: R_заг = 40 + 60 + 100 = 200 Ом.
2. Знайдемо силу струму за законом Ома: I = U / R_заг = 220 / 200 = 1,1 А.
3. Розподіл напруги: Напруга розподіляється пропорційно опору кожного приладу:
   • Лампа: U₁ = I × R₁ = 1,1 × 40 = 44 В.
   • Вентилятор: U₂ = 1,1 × 60 = 66 В.
   • Обігрівач: U₃ = 1,1 × 100 = 110 В.

Сума напруг (44 + 66 + 110 = 220 В) дорівнює напрузі джерела, що підтверджує правильність розрахунків. Цей приклад показує, як опір впливає на розподіл напруги в послідовному колі.

Чому послідовне з’єднання важливе

Послідовне з’єднання використовується в ситуаціях, де потрібно забезпечити однаковий струм через усі елементи. Наприклад, у вимірювальних приладах, таких як амперметри, або в системах із чітко визначеним розподілом напруги. Однак у побуті воно рідше застосовується через недоліки, такі як залежність усіх приладів від одного ланцюга.

Розуміння загального опору допомагає інженерам і електрикам проектувати безпечні та ефективні системи. Наприклад, неправильний розрахунок опору може призвести до перевантаження кола або неефективної роботи приладів.

Порівняння послідовного та паралельного з’єднання

Щоб глибше зрозуміти послідовне з’єднання, порівняймо його з паралельним. У паралельному колі прилади під’єднані так, що струм розгалужується, а напруга однакова для всіх елементів. Загальний опір у паралельному колі обчислюється за складнішою формулою:

1/R_заг = 1/R₁ + 1/R₂ + … + 1/R_n

На відміну від послідовного, у паралельному колі вихід з ладу одного приладу не зупиняє роботу інших. Ось таблиця для порівняння:

Джерело: підручники з електротехніки, зокрема “Основи електротехніки” (2023).

Типові помилки при розрахунку опору

Типові помилки

• 🌱 Плутанина з типом з’єднання: Новачки часто застосовують формулу послідовного з’єднання до паралельного кола, що призводить до неправильних результатів.
• ⭐ Ігнорування одиниць вимірювання: Наприклад, використання кілоомів замість омів без переведення може спотворити розрахунки.
• ⚡ Неправильне врахування додаткових опорів: Дроти та з’єднання також мають опір, який іноді потрібно враховувати в точних розрахунках.
• 🔧 Недооцінка температури: Опір провідників зростає з температурою, що може вплинути на результати в реальних умовах.

Уникнення цих помилок допоможе вам точно розрахувати опір і уникнути проблем у реальних проєктах.

Як температура та матеріали впливають на опір

Опір провідників залежить від матеріалу та температури. Наприклад, мідь має нижчий опір, ніж алюміній, тому її частіше використовують у проводах. Формула для врахування температури виглядає так:

R_t = R₀ [1 + α (t – t₀)]

Тут R₀ — опір за температури t₀, α — температурний коефіцієнт опору, а t — поточна температура. Для міді α ≈ 0,004 1/°C.

Наприклад, якщо резистор із опором 100 Ом при 20°C нагріти до 100°C, його опір зросте:

R_t = 100 [1 + 0,004 (100 – 20)] = 100 × 1,32 = 132 Ом.

Цей ефект важливий для точних систем, таких як датчики чи промислові установки.

Поради для практичного застосування

Розрахунок загального опору — це лише початок. Ось кілька порад, які допоможуть вам ефективно працювати з послідовними колами:

• Перевіряйте тип з’єднання перед розрахунками. Схема кола — ваш найкращий друг!
• Використовуйте мультиметр для вимірювання опору в реальних умовах.
• Враховуйте втрати на проводах, особливо в довгих ланцюгах.
• Якщо можливо, уникайте послідовного з’єднання для критичних систем, де вихід одного приладу з ладу зупинить усе.

Ці поради допоможуть вам не лише зрозуміти теорію, а й застосувати її на практиці.

Цікаві факти про електричний опір

Цікаві факти

• ⚡ Супер провідники: Деякі матеріали, як-от ртуть за температури нижче -268°C, мають нульовий опір, що використовується в магнітно-резонансних томографах.
• 🌟 Опір людського тіла: Опір шкіри людини може коливатися від 1 кОм до 100 кОм залежно від вологості та стану шкіри.
• 🔋 Перші резистори: У XIX столітті опір створювали за допомогою вугільних стрижнів, що було громіздким і неточним.
• 🛠 Опір у космосі: У вакуумі опір провідників не змінюється, але космічне випромінювання може впливати на електроніку.

Ці факти показують, наскільки багатогранною є тема електричного опору!

Висновок: сила в розумінні

Загальний опір послідовного кола — це не просто сума чисел, а ключ до розуміння роботи електричних систем. Від побутових гірлянд до складних промислових ланцюгів, ця концепція допомагає нам керувати енергією. Сподіваємося, наша стаття розкрила всі нюанси теми, від базових формул до цікавих фактів, і надихнула вас заглибитися в електротехніку!
