Сила струму – невидимий, але потужний потік енергії, що живить наші пристрої, освітлює будинки та рухає технології. Щоб виміряти цю силу, потрібен спеціальний прилад, який називається амперметр. Ця стаття – ваш провідник у світ амперметрів: від їхньої будови до тонкощів використання. Ми розкриємо, як працює цей прилад, які його види існують, і поділимося порадами, які допоможуть навіть новачкам опанувати вимірювання сили струму.
Що таке амперметр і для чого він потрібен

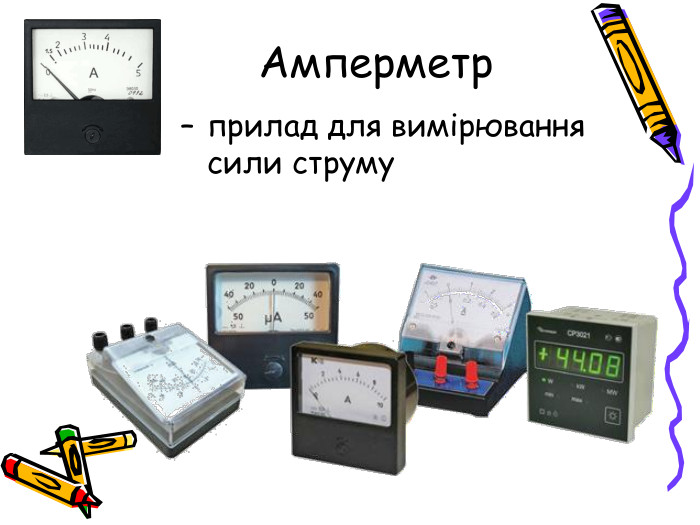

Амперметр – це прилад, який вимірює силу електричного струму в амперах. Уявіть його як “лічильник” енергії, що тече через дроти, подібно до того, як водомір вимірює потік води. Без амперметра інженери, електрики та навіть ентузіасти не могли б точно оцінити, наскільки потужний струм живить пристрій чи мережу.
Сила струму – це кількість заряду, що проходить через провідник за одиницю часу. Вона вимірюється в амперах (А), названих на честь французького фізика Андре-Марі Ампера. Амперметр підключається до електричного кола і показує, наскільки “сильний” цей потік. Це критично важливо для діагностики несправностей, проєктування електричних систем і навіть для безпечної роботи побутових приладів.
Де використовують амперметри
Амперметри – незамінні помічники в багатьох сферах. Ось кілька прикладів їхнього застосування:
- Електротехніка: Інженери використовують амперметри для тестування електричних кіл, щоб переконатися, що струм відповідає проєктним вимогам.
- Автомобільна промисловість: Механіки перевіряють силу струму в акумуляторах і генераторах, щоб діагностувати проблеми з електросистемою.
- Побутове використання: Електрики вимірюють струм у домашніх мережах, щоб уникнути перевантажень чи коротких замикань.
- Наука та освіта: У лабораторіях і школах амперметри допомагають студентам досліджувати електричні явища.
Ці приклади показують, що амперметр – універсальний інструмент, який потрібен як професіоналам, так і аматорам. Але як він працює? Давайте зануримося в деталі.
Як працює амперметр: Принцип дії
Амперметр – це не просто “коробка з цифрами”. Його робота базується на фізичних законах, зокрема на взаємодії магнітних полів і електричного струму. Щоб зрозуміти, як він функціонує, уявіть собі річку: амперметр – це датчик, який вимірює, скільки води (струму) протікає через певну точку за секунду.
Основний принцип роботи амперметра залежить від його типу, але більшість із них використовують такі механізми:
- Магнітоелектричний механізм: Струм, проходячи через котушку, створює магнітне поле, яке відхиляє стрілку на шкалі. Це найпоширеніший тип аналогових амперметрів.
- Електромагнітний механізм: Використовується для вимірювання великих струмів. Струм впливає на рухомий феромагнітний елемент, який показує значення.
- Цифровий принцип: Сучасні амперметри перетворюють струм у цифровий сигнал, який відображається на екрані. Вони точніші й зручніші для читання.
Важлива особливість амперметра – його потрібно підключати послідовно до кола, щоб увесь струм проходив через прилад. Це відрізняє його від вольтметра, який підключається паралельно. Неправильне підключення може пошкодити амперметр або навіть спричинити аварію.
Внутрішня будова амперметра
Розгляньмо типовий аналоговий амперметр. Його основні компоненти:
- Котушка: Провідник, через який проходить струм, створюючи магнітне поле.
- Магніт: Створює постійне магнітне поле для взаємодії з котушкою.
- Стрілка та шкала: Візуально відображають силу струму.
- Шунт (для великих струмів): Паралельний резистор, який “обходить” частину струму, щоб захистити прилад.
Цифрові амперметри складніші: вони містять аналогово-цифрові перетворювачі (АЦП), мікропроцесори та дисплеї. Проте їхня суть та сама – вимірювати струм із мінімальними втратами.
Види амперметрів: Від аналогових до цифрових
Амперметри бувають різних типів, і кожен із них має свої переваги. Вибір залежить від завдання, умов використання та бюджету. Розгляньмо основні види.
Аналогові амперметри
Ці прилади – класика електротехніки. Вони мають стрілку, яка рухається по шкалі, показуючи силу струму. Аналогові амперметри прості, надійні та не потребують живлення, але менш точні, ніж цифрові.
Цифрові амперметри
Сучасні цифрові амперметри відображають значення на екрані. Вони точніші, легші для читання та часто мають додаткові функції, як-от збереження даних чи підключення до комп’ютера. Проте вони дорожчі та потребують джерела живлення.
Струмовимірювальні кліщі
Це портативні прилади, які вимірюють струм без прямого контакту з проводами. Вони “охоплюють” провідник і визначають силу струму за магнітним полем. Ідеально підходять для швидкої діагностики.
Порівняльна таблиця типів амперметрів
Щоб краще зрозуміти відмінності, розгляньмо їх у таблиці:
| Тип амперметра | Переваги | Недоліки | Сфера застосування |
|---|---|---|---|
| Аналоговий | Простота, надійність, не потребує батареї | Нижча точність, складніше зчитувати | Освіта, базові вимірювання |
| Цифровий | Висока точність, додаткові функції | Вартість, потреба в живленні | Професійна електротехніка |
| Струмовимірювальні кліщі | Безконтактне вимірювання, портативність | Менша точність для слабких струмів | Діагностика, ремонт |
Джерела даних: інформаційні портали з електротехніки (наприклад, allaboutcircuits.com).
Ця таблиця допомагає обрати амперметр залежно від ваших потреб. Наприклад, для домашнього використання ідеально підійдуть струмовимірювальні кліщі, а для лабораторних досліджень – цифровий амперметр.
Як правильно використовувати амперметр
Вимірювання сили струму – це не просто “підключив і готово”. Неправильне використання може пошкодити прилад або створити небезпеку. Ось покрокова інструкція:
- Виберіть правильний амперметр: Переконайтеся, що прилад відповідає діапазону струму, який ви плануєте вимірювати.
- Вимкніть живлення: Перед підключенням амперметра завжди вимикайте коло, щоб уникнути ураження струмом.
- Підключіть послідовно: Розірвіть коло і вставте амперметр так, щоб струм проходив через нього.
- Увімкніть живлення: Увімкніть коло та зчитайте показання.
- Аналізуйте результати: Порівняйте отримані дані з очікуваними значеннями.
Важливо: Завжди перевіряйте, чи правильно підключений амперметр. Паралельне підключення може спалити прилад!
Ці кроки прості, але потребують уваги. Якщо ви новачок, почніть із низьких струмів і простих кіл, щоб уникнути помилок.
Цікаві факти про амперметри
Амперметри – це не просто технічні інструменти, а й частина історії науки. Ось кілька цікавих фактів, які розкривають їхню унікальність:
- ⭐ Назва на честь генія: Амперметр названий на честь Андре-Марі Ампера, який у 1820-х роках заклав основи електродинаміки. Його роботи допомогли зрозуміти, як струм створює магнітне поле.
- 🌍 Перші амперметри: Найдавніші прилади для вимірювання струму з’явилися в XIX столітті й були громіздкими. Вони використовували гальванометри – прабатьків сучасних амперметрів.
- ⚡ Безконтактна магія: Струмовимірювальні кліщі дозволяють вимірювати струм без розриву кола, використовуючи ефект Холла. Це справжня революція в діагностиці!
- 🔬 Мікроструми: Сучасні амперметри можуть вимірювати струми в наноамперах (10⁻⁹ А), що використовується в біомедичних дослідженнях.
Ці факти показують, як далеко просунулася технологія амперметрів. Вони не лише практичні, а й мають захопливу історію.
Типові помилки під час використання амперметрів
Навіть досвідчені користувачі можуть припуститися помилок. Ось найпоширеніші з них і як їх уникнути:
- Паралельне підключення: Підключення амперметра паралельно замість послідовного може призвести до короткого замикання.
- Неправильний діапазон: Вибір занадто низького діапазону для великого струму може пошкодити прилад.
- Ігнорування калібрування: Некалібровані амперметри дають неточні результати.
Порада: Перед кожним вимірюванням перевіряйте стан амперметра та правильність його підключення. Це збереже прилад і ваші нерви.
Як вибрати амперметр: Поради для новачків і професіоналів
Вибір амперметра залежить від ваших потреб і рівня підготовки. Ось кілька рекомендацій:
- Для новачків: Оберіть цифровий амперметр із простим інтерфейсом. Він легший для читання та часто має захист від помилок.
- Для професіоналів: Інвестуйте в багатофункціональний прилад із широким діапазоном вимірювань і можливістю підключення до ПК.
- Для діагностики: Струмовимірювальні кліщі – ваш найкращий друг. Вони зручні та безпечні.
Не забудьте звернути увагу на діапазон вимірювань, точність і сертифікацію приладу. Якісний амперметр – це інвестиція в безпеку та ефективність.
Амперметр – це не просто прилад, а ключ до розуміння електричного світу. Від простих побутових перевірок до складних інженерних проєктів, він допомагає нам контролювати невидимий потік енергії. Сподіваємося, ця стаття розкрила для вас усі тонкощі цього інструменту та надихнула дізнатися більше про електротехніку!
