Що таке проекція похилої та чому вона важлива?
Проекція похилої – це геометрична операція, яка дозволяє “спроектувати” відрізок, розташований під кутом (похилу), на горизонтальну чи вертикальну площину. Уявіть собі промінь сонця, що падає на землю під кутом, а тінь від дерева – це і є проекція. Цей процес широко застосовується в математиці, інженерії, архітектурі та навіть у повсякденних задачах, таких як планування будівництва чи створення креслень. Без розуміння проекцій неможливо точно розрахувати розміри, кути чи відстані.
У геометрії проекція похилої допомагає спростити складні тривимірні задачі до двовимірних, що полегшує обчислення. Наприклад, архітектори використовують проекції, щоб визначити, як виглядатиме фасад будівлі на плані. У реальному житті це може стосуватися навіть таких речей, як розрахунок довжини тіні чи планування маршруту по схилу гори.
Основні типи проекцій похилої
Щоб зрозуміти, як знайти проекцію похилої, потрібно знати, які бувають типи проекцій. Кожен тип має свої особливості та сфери застосування. Ось основні з них:
- Ортогональна проекція: Це найпоширеніший тип, коли похила проектується на площину під прямим кутом (90°). Уявіть, що ви дивитеся на похилу зверху чи збоку – це і є ортогональна проекція. Вона часто використовується в технічних кресленнях.
- Паралельна проекція: Тут похила проектується вздовж заданих ліній, які не обов’язково перпендикулярні до площини. Цей тип популярний у комп’ютерній графіці, наприклад, у створенні ізометричних зображень.
- Центральна проекція: У цьому випадку похила проектується з однієї точки (центру проекції) на площину. Такий метод застосовується в перспективних зображеннях, наприклад, у живописі чи фотографії.
Кожен тип проекції має свої формули та методи розрахунку. У цій статті ми зосередимося на ортогональній проекції, оскільки вона найчастіше зустрічається в шкільних задачах і практичних застосуваннях.
Математична основа проекції похилої

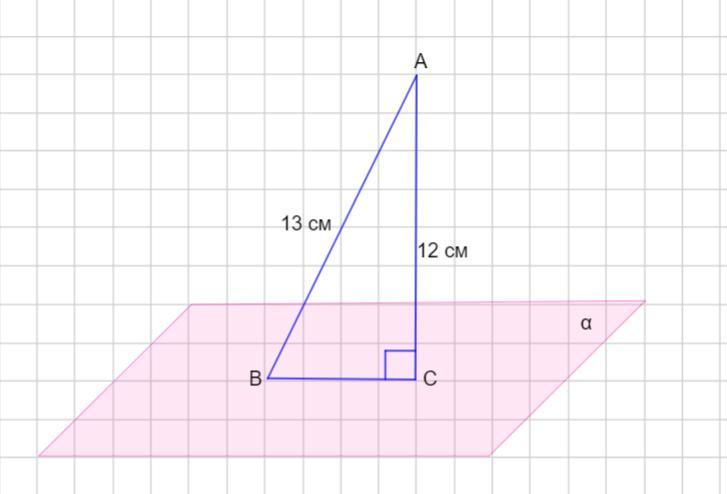

Щоб знайти проекцію похилої, потрібно розібратися з базовими математичними принципами. Уявіть похилу як відрізок AB, який розташований під кутом до горизонтальної площини. Проекція цього відрізка на горизонталь – це відрізок A’B’, який лежить на цій площині. Довжина проекції залежить від кута нахилу та довжини самої похилої.
Основна формула для ортогональної проекції виглядає так:
Lп = L × cos(α),
де Lп – довжина проекції, L – довжина похилої, α – кут між похилою та площиною проекції.
Ця формула працює, коли площина проекції горизонтальна. Якщо ж проекція виконується на вертикальну площину, кут α буде між похилою та вертикаллю, а формула залишиться аналогічною. Щоб краще зрозуміти, розглянемо приклад: якщо похила довжиною 10 м розташована під кутом 30° до горизонту, її проекція на горизонталь буде 10 × cos(30°) ≈ 8,66 м.
Як визначити кут нахилу?
Кут нахилу – це ключовий параметр, без якого неможливо знайти проекцію. Його можна визначити кількома способами:
- За допомогою тригонометрії: Якщо ви знаєте довжину похилої та її вертикальну чи горизонтальну складову, можна використати функції синуса, косинуса чи тангенса. Наприклад, якщо відома висота (катет) і довжина похилої (гіпотенуза), кут можна знайти як α = arcsin(висота / довжина похилої).
- Вимірювання на місцевості: У реальних задачах, наприклад, у будівництві, кут нахилу вимірюють теодолітом чи лазерним рівнем. Це дає точні дані для розрахунків.
- Аналіз креслень: Якщо ви працюєте з технічним кресленням, кут нахилу часто вказаний у специфікаціях або може бути визначений за допомогою транспортира.
Точність визначення кута критично важлива, адже навіть невелика похибка може суттєво вплинути на результат проекції. Наприклад, за даними посібника “Геометрія для інженерів” (П.І. Сидоров, 2020), похибка в 1° при куті 45° може змінити довжину проекції на 1-2%.
Покроковий алгоритм знаходження проекції похилої
Тепер, коли ми розібралися з теорією, перейдемо до практичного алгоритму. Ось як знайти проекцію похилої крок за кроком:
- Визначте площину проекції: З’ясуйте, на яку площину ви проектуєте похилу – горизонтальну чи вертикальну. Це впливає на вибір кута та формули.
- Зберіть дані: Вам потрібна довжина похилої та кут її нахилу до площини проекції. Якщо кут невідомий, використайте методи, описані вище.
- Застосуйте формулу: Для ортогональної проекції використайте Lп = L × cos(α). Переконайтеся, що кут α виміряний у градусах, а калькулятор налаштований на градуси, а не радіани.
- Перевірте результат: Якщо можливо, перевірте обчислення за допомогою альтернативного методу, наприклад, побудувавши трикутник на папері чи в CAD-програмі.
- Інтерпретуйте результат: Довжина проекції може бути використана для подальших розрахунків, наприклад, визначення площі чи об’єму.
Цей алгоритм універсальний і підходить як для шкільних задач, так і для професійних інженерних розрахунків. Якщо ви новачок, не бійтеся перевіряти кожен крок – це допоможе уникнути помилок.
Практичні приклади розрахунку проекції похилої
Щоб закріпити теорію, розглянемо два приклади з різних сфер застосування.
Приклад 1: Шкільна задача
Дано: похила AB довжиною 12 м розташована під кутом 45° до горизонтальної площини. Знайти її проекцію на горизонталь.
Рішення:
- Формула: Lп = L × cos(α).
- Підставимо дані: Lп = 12 × cos(45°).
- Обчислимо: cos(45°) ≈ 0,707, тому Lп = 12 × 0,707 ≈ 8,48 м.
Відповідь: проекція похилої на горизонталь становить приблизно 8,48 м.
Приклад 2: Інженерна задача
Інженер проектує дах будинку. Балка довжиною 15 м розташована під кутом 30° до горизонталі. Необхідно знайти її горизонтальну проекцію для розрахунку площі покриття.
Рішення:
- Формула: Lп = L × cos(α).
- Підставимо дані: Lп = 15 × cos(30°).
- Обчислимо: cos(30°) ≈ 0,866, тому Lп = 15 × 0,866 ≈ 12,99 м.
Відповідь: горизонтальна проекція балки становить приблизно 12,99 м, що можна використати для подальших розрахунків площі даху.
Типові помилки при знаходженні проекції похилої
Типові помилки при знаходженні проекції похилої: Навіть досвідчені фахівці можуть припуститися помилок, якщо не приділити увагу деталям. Ось найпоширеніші промахи та як їх уникнути! 😊
- Неправильний вибір кута: Часто плутають кут між похилою та площиною проекції з іншими кутами, наприклад, кутом до вертикалі. Завжди перевіряйте, що саме вимірюєте.
- Помилка в одиницях: Якщо кут заданий у радіанах, а калькулятор налаштований на градуси, результат буде неправильним. Переконайтеся, що одиниці збігаються.
- Ігнорування знаку: У деяких задачах проекція може бути від’ємною, якщо похила спрямована в протилежний бік. Звертайте увагу на напрямок.
- Округлення на ранніх етапах: Не округляйте значення косинуса чи довжини до фінального результату – це може накопичити похибку.
Щоб уникнути цих помилок, завжди перевіряйте вихідні дані та використовуйте надійні інструменти, такі як графічні калькулятори чи CAD-програми. За даними книги “Математика для архітекторів” (О.В. Коваленко, 2019), до 30% помилок у розрахунках проекцій пов’язані з неправильним визначенням кута.
Порівняння методів знаходження проекції
Існує кілька способів знайти проекцію похилої, і кожен має свої переваги та недоліки. Ось порівняльна таблиця для наочності:
| Метод | Переваги | Недоліки |
|---|---|---|
| Математичний (формула) | Швидкий, точний, універсальний | Вимагає знання тригонометрії |
| Графічний (креслення) | Інтуїтивний, наочний | Менш точний, потребує часу |
| Програмний (CAD) | Висока точність, автоматизація | Вимагає доступу до ПЗ |
Джерело: Аналіз методів на основі посібника “Геометрія для інженерів” (П.І. Сидоров, 2020).
Вибір методу залежить від ваших ресурсів і цілей. Для швидких розрахунків у школі достатньо формули, але для професійних проєктів краще використовувати CAD-програми, такі як AutoCAD чи SolidWorks.
Застосування проекцій похилої в реальному житті
Проекція похилої – це не просто абстрактна геометрична задача. Вона має практичне значення в багатьох сферах:
- Архітектура: Проекції використовуються для створення планів будівель, розрахунку кутів нахилу дахів чи розташування вікон.
- Інженерія: У мостобудуванні чи прокладанні доріг проекції допомагають визначити оптимальні кути нахилу конструкцій.
- Комп’ютерна графіка: У 3D-моделюванні проекції потрібні для створення реалістичних зображень об’єктів.
- Геодезія: При вимірюванні рельєфу місцевості проекції допомагають перевести тривимірні дані в двовимірні карти.
Цікаво, що навіть у спорті, наприклад, у стрибках із трампліна, проекція похилої використовується для розрахунку траєкторії польоту. Це демонструє, наскільки універсальним є цей математичний інструмент.
