Котушка зі струмом — це не просто шматок дроту, намотаний на сердечник. Це маленький магнітний всесвіт, який оживає, коли через нього проходить електричний струм. Але які полюси має така котушка, як вони виникають і чому це важливо? У цій статті ми зануримося в захопливий світ електромагнетизму, розкриємо всі таємниці магнітних полюсів котушки та поділимося практичними порадами для тих, хто хоче зрозуміти або використати це явище.
Що таке котушка зі струмом і як вона працює
Уявіть собі дріт, акуратно намотаний у вигляді спіралі. Це і є котушка зі струмом. Коли через неї пропускають електричний струм, навколо котушки виникає магнітне поле, схоже на те, що створює звичайний магніт. Але магія починається, коли ми розуміємо, що котушка поводиться як магніт із чітко визначеними полюсами — північним і південним.
Котушка зі струмом — це основа багатьох пристроїв, від електромагнітів у кранах до динаміків у ваших навушниках. Її магнітне поле залежить від кількох факторів: сили струму, кількості витків, матеріалу сердечника та навіть форми котушки. Але ключове питання — як визначити, де в неї північний полюс, а де південний?
Як виникають магнітні полюси в котушці
Щоб зрозуміти, які полюси має котушка зі струмом, потрібно згадати основи електромагнетизму. Електричний струм, що тече по дроту, створює навколо нього магнітне поле. У котушці ці поля від кожного витка додаються, формуючи потужне магнітне поле вздовж осі котушки. Це поле має напрямок, який визначає розташування полюсів.

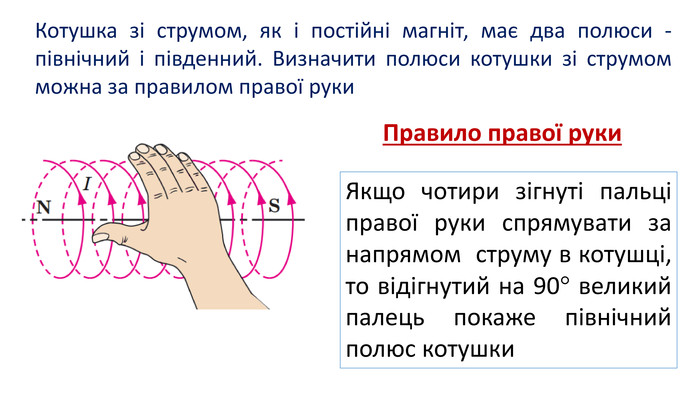

Правило правої руки: ваш головний орієнтир
Найпростіший спосіб визначити полюси котушки — скористатися правилом правої руки. Уявіть, що ви обхоплюєте котушку правою рукою так, щоб пальці вказували в напрямку струму (від плюса до мінуса). Тоді великий палець вкаже на північний полюс котушки. Південний полюс буде на протилежному кінці.
Це правило — ваш вірний помічник у світі електромагнетизму, і воно працює як для котушок, так і для соленоїдів.
Чому полюси важливі
Полюси котушки визначають, як вона взаємодіятиме з іншими магнітними полями. Наприклад, у двигунах котушки створюють магнітні поля, які штовхають або притягують ротор. У трансформаторах магнітні поля котушок передають енергію від однієї обмотки до іншої. Знання розташування полюсів дозволяє точно налаштувати ці процеси.
Фактори, що впливають на магнітні полюси котушки
Не всі котушки однакові, і їхні магнітні полюси залежать від кількох ключових параметрів. Розглянемо їх детально.
Напрямок струму
Якщо змінити напрямок струму в котушці, полюси поміняються місцями. Наприклад, якщо ви під’єднали котушку до батареї, а потім поміняли плюс і мінус, північний полюс стане південним, і навпаки. Це основа роботи багатьох електромагнітних пристроїв, де полюси потрібно швидко перемикати.
Кількість витків
Чим більше витків у котушці, тим сильніше її магнітне поле. Більше витків означає більше магнітних ліній, які підсилюють поле, але розташування полюсів від цього не змінюється. Наприклад, котушка з 100 витками матиме сильніше поле, ніж котушка з 10 витками, за тієї ж сили струму.
Матеріал сердечника
Сердечник — це матеріал, на який намотана котушка. Якщо це повітря, магнітне поле буде слабшим. Але якщо використати феромагнітний матеріал, наприклад, залізо, магнітне поле значно посилиться. Сердечник не впливає на розташування полюсів, але може зробити котушку потужнішим магнітом.
Форма і розмір котушки
Довгі котушки (соленоїди) створюють більш рівномірне магнітне поле всередині, тоді як короткі котушки мають сильніше поле біля країв. Розташування полюсів залишається незмінним, але форма може впливати на їхню “доступність” для взаємодії з іншими об’єктами.
Практичне застосування котушок зі струмом
Котушки зі струмом — це не лише теорія, а й основа багатьох технологій, які ми використовуємо щодня. Ось кілька прикладів, де магнітні полюси котушок відіграють ключову роль.
- Електромагніти. У кранах для підйому металобрухту котушки створюють потужні магнітні поля, які можна вмикати та вимикати, змінюючи полюси.
- Електродвигуни. Магнітні поля котушок взаємодіють із полями постійних магнітів, створюючи обертальний рух.
- Трансформатори. Котушки передають енергію через змінні магнітні поля, а їхні полюси визначають ефективність передачі.
- Динаміки та мікрофони. Котушки вібрують у магнітному полі, перетворюючи електричні сигнали на звук і навпаки.
Ці приклади показують, наскільки універсальними є котушки зі струмом. Але для їх правильного використання важливо точно знати, де розташовані полюси.
Як визначити полюси котушки на практиці
Теорія — це чудово, але як знайти полюси котушки, якщо у вас є реальний пристрій? Ось покрокова інструкція.
- Визначте напрямок струму. Подивіться на схему під’єднання котушки до джерела живлення. Струм тече від плюса до мінуса.
- Застосуйте правило правої руки. Обхопіть котушку пальцями в напрямку струму — великий палець вкаже на північний полюс.
- Використайте компас. Піднесіть компас до одного з кінців котушки. Північний полюс компаса вкаже на південний полюс котушки, оскільки протилежні полюси притягуються.
- Перевірте магнітом. Якщо у вас є магніт із відомими полюсами, піднесіть його до котушки. Північний полюс магніту притягнеться до південного полюса котушки.
Ці методи прості, але ефективні. Вони працюють як у лабораторії, так і в домашніх умовах, якщо ви, наприклад, ремонтуєте старий радіоприймач.
Порівняння котушок із різними характеристиками
Щоб краще зрозуміти, як характеристики котушок впливають на їхні магнітні полюси та силу поля, розглянемо порівняльну таблицю.
| Характеристика | Котушка A | Котушка B | Котушка C |
|---|---|---|---|
| Кількість витків | 50 | 100 | 200 |
| Сила струму | 1 А | 2 А | 1 А |
| Матеріал сердечника | Повітря | Залізо | Залізо |
| Сила магнітного поля | Слабка | Сильна | Дуже сильна |
| Положення полюсів | Залежить від струму | Залежить від струму | Залежить від струму |
Джерело: Дані базуються на загальних принципах електромагнетизму, описаних у підручниках із фізики, таких як “Фізика” авторства Р. Фейнмана.
Ця таблиця показує, що сила магнітного поля залежить від багатьох факторів, але розташування полюсів завжди визначається напрямком струму.
Цікаві факти про котушки зі струмом
Котушки зі струмом — це не лише нудні формули, а й захопливі явища, які змінюють наш світ. Ось кілька цікавих фактів, які вас здивують.
- 🌱 Перший електромагніт. У 1825 році Вільям Стерджен створив перший електромагніт, намотавши дріт на залізний сердечник. Цей винахід став основою для сучасних електромагнітів.
- ⭐ Котушки в медицині. У магнітно-резонансних томографах (МРТ) використовуються потужні котушки зі струмом для створення магнітних полів, які дозволяють зазирнути всередину людського тіла.
- ⚡ Космічні котушки. У супутниках котушки використовуються для створення магнітних полів, які допомагають орієнтувати апарат у просторі, взаємодіючи з магнітним полем Землі.
- 🔧 Енергозбереження. Сучасні котушки в трансформаторах зменшують втрати енергії на 30% порівняно з моделями 50-річної давнини завдяки вдосконаленим матеріалам сердечників.
Ці факти показують, наскільки котушки зі струмом впливають на наше життя — від побутових приладів до космічних технологій.
Типові помилки при роботі з котушками
Навіть досвідчені інженери іноді припускаються помилок, працюючи з котушками. Ось найпоширеніші з них і як їх уникнути.
- Неправильне визначення полюсів. Багато хто забуває про напрямок струму і плутає північний і південний полюси. Завжди перевіряйте схему під’єднання!
- Ігнорування сердечника. Використання котушки без сердечника або з невідповідним матеріалом може значно послабити магнітне поле.
- Перегрів котушки. Занадто великий струм може призвести до перегріву й пошкодження ізоляції дроту. Перевіряйте технічні характеристики котушки.
Уникаючи цих помилок, ви зможете ефективно використовувати котушки в будь-яких проєктах.
Поради для новачків і професіоналів
Незалежно від вашого рівня знань, ці поради допоможуть вам краще зрозуміти та використовувати котушки зі струмом.
- Експериментуйте з компасом. Це простий спосіб перевірити розташування полюсів і зрозуміти, як працює магнітне поле.
- Використовуйте симулятори. Програми, як-от Falstad Circuit Simulator, дозволяють моделювати котушки й бачити, як змінюються полюси залежно від параметрів.
- Вивчайте реальні приклади. Розберіть старий динамік або трансформатор, щоб побачити, як влаштовані котушки в реальних пристроях.
Ці поради допоможуть вам не лише зрозуміти теорію, а й застосувати її на практиці.
