Що таке діелектрик і чому він важливий для конденсаторів?
Діелектрик – це серце конденсатора, невидима душа, яка визначає, як він працює. Це ізоляційний матеріал між обкладками конденсатора, що накопичує заряд і впливає на його ємність, стабільність і застосування. Без діелектрика конденсатор був би просто двома металевими пластинками, що іскрять від найменшого дотику. Вибір діелектрика – це компроміс між розміром, вартістю, робочою напругою та умовами експлуатації. Кожен тип діелектрика має свої сильні сторони, але й ховає підводні камені.
Класифікація конденсаторів за типом діелектрика допомагає інженерам і розробникам підібрати компонент, який ідеально впишеться в схему. Від радіоприймачів до космічних апаратів – діелектрик визначає, чи витримає конденсатор спеку, холод, вібрації чи високі частоти. Давайте зануримося в цю тему глибше, щоб розібратися, які бувають діелектрики і як вони впливають на роботу конденсаторів.

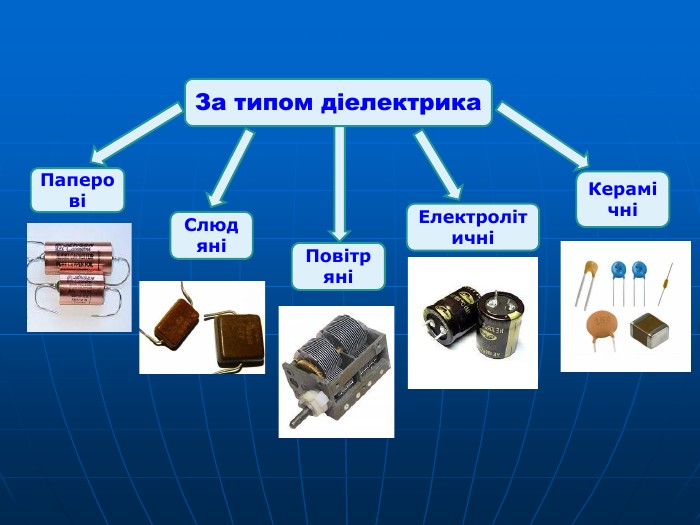

Основні типи діелектриків у конденсаторах
Конденсатори класифікують за матеріалом діелектрика, адже саме він задає їхні електричні характеристики. Ось найпоширеніші типи діелектриків, які використовуються в сучасній електроніці:
- Керамічний діелектрик. Ці конденсатори – справжні трудяги електроніки. Кераміка, як діелектрик, дозволяє створювати компактні, недорогі компоненти з широким діапазоном ємностей (від пікофарад до мікрофарад). Вони бувають двох основних класів: клас 1 (стабільні, для точних схем) і клас 2 (менш стабільні, але з більшою ємністю). Наприклад, конденсатори з діелектриком NP0 (клас 1) мають майже нульовий температурний коефіцієнт, що робить їх ідеальними для резонансних кіл.
- Паперовий діелектрик. Цей тип діелектрика – справжній ветеран. Папір, просочений спеціальними маслами чи смолами, використовувався в конденсаторах ще в першій половині XX століття. Вони громіздкі, але витримують високі напруги, тому досі застосовуються в силовій електроніці, наприклад, у фільтрах живлення. Однак паперові конденсатори поступово витісняються сучасними матеріалами через великі розміри та меншу надійність.
- Пластикова плівка. Плівкові конденсатори – це універсали, які використовують полімерні плівки (поліестер, поліпропілен, полікарбонат) як діелектрик. Вони славляться високою стабільністю, низькими втратами і здатністю працювати при високих частотах. Наприклад, поліпропіленові конденсатори часто застосовують у аудіообладнанні, де важлива чистота звуку.
- Електролітичний діелектрик. Електролітичні конденсатори – це справжні важковаговики за ємністю. Їхній діелектрик – тонкий шар оксиду металу, сформований електрохімічно. Вони незамінні в блоках живлення, де потрібна велика ємність (до тисяч мікрофарад). Але є нюанс: ці конденсатори чутливі до полярності, і неправильне підключення може призвести до вибуху!
- Слюда. Слюдяні конденсатори – це аристократи серед конденсаторів. Слюда як діелектрик забезпечує виняткову стабільність і низькі втрати, що робить її ідеальною для високочастотних і точних застосувань, наприклад, у радіопередавачах. Але такі конденсатори дорогі й рідко використовуються в масовому виробництві.
- Повітряний діелектрик. Повітря – найпростіший і найнадійніший діелектрик, який використовується в змінних конденсаторах, наприклад, у старовинних радіоприймачах. Вони громіздкі, але мають мінімальні втрати й ідеально підходять для налаштування частот.
- Вакуумний діелектрик. Вакуумні конденсатори – це екзотика для екстремальних умов. Вони використовуються в потужних радіопередавачах і медичному обладнанні, де потрібна висока напруга і надійність. Вакуум як діелектрик забезпечує майже нульові втрати, але такі конденсатори дорогі й громіздкі.
Кожен із цих діелектриків має унікальні властивості, які роблять його незамінним у певних ситуаціях. Вибір залежить від вимог до розміру, вартості, робочої напруги та умов експлуатації. Наприклад, у смартфонах домінують керамічні конденсатори через їхню компактність, тоді як у промислових установках частіше використовують електролітичні чи плівкові.
Порівняння характеристик конденсаторів за типом діелектрика
Щоб краще зрозуміти, який діелектрик підходить для конкретного завдання, розглянемо їхні основні характеристики. Таблиця нижче допоможе порівняти ключові параметри.
| Тип діелектрика | Діапазон ємності | Робоча напруга | Переваги | Недоліки |
|---|---|---|---|---|
| Керамічний | 1 пФ – 100 мкФ | 6 В – 10 кВ | Компактність, низька ціна, широкий діапазон | Нестабільність у класі 2, мікрофонний ефект |
| Паперовий | 1 нФ – 1 мкФ | 100 В – 10 кВ | Висока напруга, надійність | Великі розміри, низька стабільність |
| Плівковий | 100 пФ – 10 мкФ | 50 В – 2 кВ | Висока стабільність, низькі втрати | Вища ціна, середні розміри |
| Електролітичний | 1 мкФ – 1 Ф | 2 В – 500 В | Велика ємність, низька ціна | Полярність, короткий термін служби |
| Слюдяний | 1 пФ – 100 нФ | 50 В – 10 кВ | Висока стабільність, низькі втрати | Висока ціна, обмежена ємність |
| Повітряний | 1 пФ – 1 нФ | 100 В – 10 кВ | Мінімальні втрати, налаштування | Великі розміри, низька ємність |
| Вакуумний | 1 пФ – 100 пФ | 1 кВ – 100 кВ | Висока напруга, надійність | Дуже висока ціна, громіздкість |
Джерело: Дані зібрані на основі технічних специфікацій від Vishay Intertechnology та Murata Manufacturing (2023).
Ця таблиця – ваш компас у світі конденсаторів. Наприклад, якщо вам потрібен компактний компонент для плати смартфона, керамічний конденсатор стане вашим вибором. А от для потужного передавача краще звернути увагу на вакуумні чи слюдяні конденсатори.
Як діелектрик впливає на характеристики конденсатора?
Діелектрик – це не просто ізолятор, це матеріал, який визначає, як конденсатор поводитиметься в реальних умовах. Ось ключові параметри, на які впливає тип діелектрика:
- Ємність. Діелектрична проникність матеріалу визначає, скільки заряду може накопичити конденсатор. Наприклад, кераміка з високою проникністю дозволяє створювати конденсатори з великою ємністю в маленькому корпусі, тоді як повітря чи слюда мають нижчу проникність, що обмежує ємність.
- Робоча напруга. Діелектрик визначає, яку напругу може витримати конденсатор без пробою. Вакуум і слюда витримують тисячі вольт, тоді як електролітичні конденсатори обмежені сотнями вольт.
- Температурна стабільність. Деякі діелектрики, як-от кераміка класу 2, змінюють ємність залежно від температури, що може бути проблемою в точних схемах. Слюда чи кераміка класу 1, навпаки, залишаються стабільними навіть у екстремальних умовах.
- Частотні характеристики. Для високочастотних застосувань важливі низькі втрати. Плівкові та слюдяні конденсатори блищать у таких умовах, тоді як електролітичні більше підходять для низьких частот.
- Термін служби. Електролітичні конденсатори мають обмежений термін служби через висихання електроліту, тоді як керамічні чи плівкові можуть працювати десятиліттями.
Ці параметри – як пазли, які потрібно скласти, щоб обрати ідеальний конденсатор. Наприклад, у блоках живлення важлива велика ємність, тому електролітичні конденсатори – беззаперечний вибір. А от для радіочастотних схем потрібна стабільність, тому слюдяні чи керамічні конденсатори класу 1 виграють.
Цікаві факти про діелектрики в конденсаторах
🧠 Чи знали ви, що перший конденсатор винайшли випадково? У 1745 році голландський фізик Пітер ван Мушенбрук створив “лейденську банку” – прототип конденсатора, використовуючи скло як діелектрик. Він не знав, що відкрив, але цей винахід змінив електроніку!
⚡ Керамічні конденсатори можуть “співати”. Через п’єзоелектричний ефект деякі керамічні конденсатори видають високочастотний звук під змінною напругою. Це явище, відоме як мікрофонний ефект, іноді дратує інженерів аудіотехніки.
🌌 Вакуумні конденсатори в космосі. У космічних апаратах часто використовують вакуумні конденсатори, адже вони витримують радіацію та екстремальні температури, де інші компоненти просто б “здалися”.
Ці факти – лише вершина айсберга. Діелектрики ховають безліч сюрпризів, які роблять роботу з конденсаторами справжньою пригодою для інженерів.
Застосування конденсаторів залежно від діелектрика
Кожен тип діелектрика має свої “улюблені” сфери застосування. Ось як вони проявляють себе в реальному світі:
- Керамічні конденсатори. Ці малюки всюди: від смартфонів до автомобільної електроніки. Їх використовують у фільтрах, розв’язувальних контурах і навіть у медичних пристроях завдяки компактності та універсальності.
- Плівкові конденсатори. Завдяки стабільності та низьким втратам вони ідеальні для аудіотехніки, імпульсних джерел живлення та точних вимірювальних приладів.
- Електролітичні конденсатори. Без них не обійтися в блоках живлення, комп’ютерах і телевізорах, де потрібна велика ємність для згладжування пульсацій.
- Слюдяні конденсатори. Їхня стабільність робить їх незамінними в радіопередавачах, осциляторах і військовій техніці.
- Повітряні та вакуумні конденсатори. Ці громіздкі компоненти використовують у потужних радіостанціях, медичних апаратах (наприклад, МРТ) і наукових експериментах.
Вибір діелектрика – це як вибір інструмента для роботи. Хочете компактність? Беріть кераміку. Потрібна стабільність? Слюда ваш друг. Кожен тип має свою нішу, і розуміння цих нюансів допомагає створювати надійні та ефективні схеми.
Як обрати правильний конденсатор?
Вибір конденсатора – це мистецтво, яке вимагає балансу між технічними вимогами та бюджетом. Ось кілька порад, які допоможуть зробити правильний вибір:
- Визначте робочу напругу. Завжди обирайте конденсатор із запасом по напрузі (наприклад, для схеми на 12 В беріть конденсатор на 25 В або вище). Це збільшує надійність.
- Оцініть діапазон температур. Якщо пристрій працюватиме в екстремальних умовах, уникайте електролітичних конденсаторів і зверніть увагу на слюдяні чи керамічні класу 1.
- Врахуйте частоту. Для високочастотних схем обирайте плівкові чи слюдяні конденсатори, які мають низькі втрати.
- Перевірте розміри. У компактних пристроях керамічні конденсатори – безальтернативний вибір через їхній маленький розмір.
- Зважте на бюджет. Слюдяні та вакуумні конденсатори дорогі, тому використовуйте їх лише там, де це дійсно необхідно.
Ці поради – ваш путівник у світі конденсаторів. Наприклад, для ремонту старого радіоприймача краще взяти плівкові чи слюдяні конденсатори, а для сучасного гаджета – керамічні. Завжди перевіряйте технічні специфікації, адже навіть маленький конденсатор може стати ключем до успіху вашого проєкту.
