Що таке конденсатор і чому форма обкладок важлива
Конденсатор — це маленький, але незамінний герой електроніки, який накопичує електричний заряд і віддає його в потрібний момент. Його конструкція проста, але геніальна: дві провідні обкладки, розділені діелектриком. Форма цих обкладок — не просто примха інженерів, а ключовий фактор, який визначає, як конденсатор працюватиме в різних умовах. Від компактних смартфонів до потужних промислових систем — форма обкладок впливає на ємність, розмір і навіть довговічність пристрою.
Чому ж форма так важлива? Вона визначає, наскільки ефективно конденсатор може накопичувати заряд, як він реагує на частоту сигналів і чи витримає екстремальні температури. Уявіть конденсатор як посудину для енергії: форма “посудини” впливає на те, скільки енергії можна в неї “налити” і як швидко її “вилити”. У цій статті ми зануримося в усі тонкощі класифікації конденсаторів за формою обкладок, розберемо кожен тип і дізнаємося, де їх використовують.

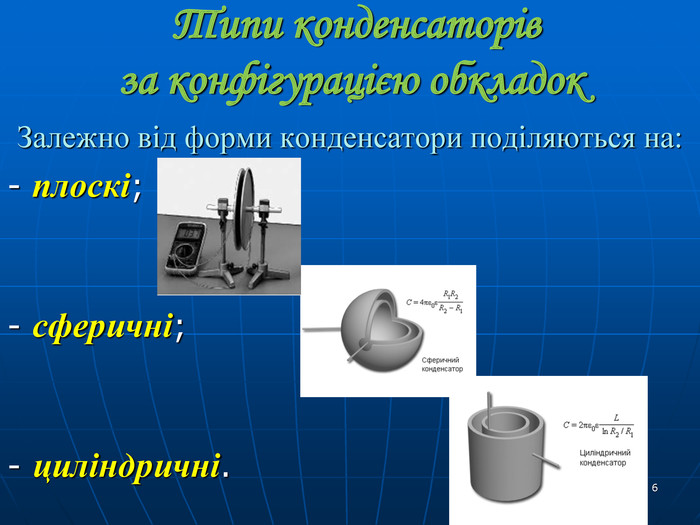

Основні типи конденсаторів за формою обкладок
Конденсатори класифікують за формою обкладок, адже саме вона визначає їх фізичні та електричні характеристики. Ось основні типи, які зустрічаються в електроніці:
- Плоскі конденсатори. Це класика, де обкладки — дві плоскі пластини, розташовані паралельно одна до одної. Вони прості у виробництві, компактні й широко застосовуються в побутовій техніці.
- Циліндричні конденсатори. Обкладки згорнуті в трубку, що дозволяє збільшити площу при компактних розмірах зберегти простір. Їх люблять за високу ємність і стійкість до вібрацій.
- Сферичні конденсатори. Рідкісні, але унікальні. Обкладки мають форму сфер або півсфер, що забезпечує мінімальні втрати енергії. Використовуються в надвисокочастотних системах.
- Трубчасті конденсатори. Схожі на циліндричні, але з порожнистою структурою. Їхня особливість — здатність працювати в екстремальних умовах, наприклад, у космічних апаратах.
- Сегментовані конденсатори. Обкладки розділені на сегменти, що дозволяє регулювати ємність. Це рідкісний тип, який застосовують у спеціалізованих пристроях, як-от радіолокаційні системи.
Кожен тип має свої сильні сторони, і вибір залежить від конкретного завдання. Наприклад, плоскі конденсатори ідеальні для компактних схем, а циліндричні — для потужних систем, де потрібна висока ємність.
Плоскі конденсатори: простота і універсальність
Плоскі конденсатори — це “робочі конячки” електроніки. Їхня конструкція максимально проста: дві паралельні металеві пластини, між якими розташований діелектрик (наприклад, кераміка, пластик або повітря). Завдяки такій будові вони дешеві у виробництві й легко інтегруються в друковані плати.
Де їх використовують? Практично скрізь! Від телевізорів до комп’ютерів. Вони ідеально підходять для фільтрації шумів, стабілізації напруги та накопичення невеликих зарядів. Наприклад, у джерелах живлення плоскі конденсатори згладжують пульсації струму, забезпечуючи стабільну роботу пристрою.
Але є й мінуси. Плоскі конденсатори мають обмежену ємність через невелику площу обкладок. Для великих зарядів вони не підходять — тут на сцену виходять циліндричні моделі. Крім того, при високих температурах діелектрик може деградувати, що скорочує термін служби.
Цікаві факти про плоскі конденсатори
🔍 Чи знали ви? Перші конденсатори, винайдені в 1745 році, були плоскими! Лейденська банка — скляна ємність з металевими обкладками — стала прообразом сучасних конденсаторів.
🔧 У старих радіоприймачах плоскі конденсатори часто робили з слюди — природного діелектрика, який забезпечував стабільність навіть у вологих умовах.
⚡ Найменші плоскі конденсатори, які використовують у мікрочипах, мають розмір менше 0,1 мм, але їхня ємність може досягати кількох нанофарад!
Циліндричні конденсатори: компактність і потужність
Циліндричні конденсатори — це справжні “важковаговики” у світі електроніки. Їхні обкладки — це тонкі металеві стрічки, згорнуті в рулон разом із діелектриком. Така конструкція дозволяє вмістити величезну площу обкладок у компактному корпусі, що значно збільшує ємність.
Ці конденсатори незамінні в системах, де потрібна висока ємність і надійність. Наприклад, у потужних аудіосистемах вони накопичують енергію для підсилювачів, а в електромобілях — допомагають стабілізувати напругу в батареях. Завдяки міцній конструкції вони витримують вібрації та перепади температур, що робить їх популярними в авіації та космічній галузі.
Однак циліндричні конденсатори не ідеальні. Вони більші за плоскі, що ускладнює їх використання в компактних пристроях. Крім того, згортання обкладок може створювати паразитну індуктивність, яка погіршує роботу на високих частотах.
Сферичні та трубчасті конденсатори: екзотика з унікальними можливостями
Сферичні конденсатори — це рідкісний гість у світі електроніки. Їхні обкладки мають форму сфери або півсфери, що мінімізує електричні втрати й забезпечує високу стабільність. Такі конденсатори використовують у надвисокочастотних системах, наприклад, у радіолокаційних установках або медичних апаратах, де навіть мінімальні спотворення сигналу неприпустимі.
Трубчасті конденсатори, своєю чергою, нагадують порожнисті циліндри. Їхня конструкція дозволяє працювати в екстремальних умовах — від арктичних морозів до космічного вакууму. Вони популярні в аерокосмічній галузі, де надійність — понад усе. Наприклад, у супутниках трубчасті конденсатори забезпечують стабільну роботу електроніки навіть під впливом космічної радіації.
Недолік обох типів — висока вартість і складність виробництва. Через це їх застосовують лише там, де інші конденсатори не впораються.
Сегментовані конденсатори: гнучкість і точність
Сегментовані конденсатори — це справжня інженерна магія. Їхні обкладки розділені на окремі сегменти, які можна під’єднувати чи від’єднувати, змінюючи ємність конденсатора. Це дозволяє точно налаштувати пристрій під конкретні умови.
Де їх використовують? У радіотехніці, наприклад, у змінних конденсаторах для налаштування частоти в радіоприймачах. Вони також популярні в наукових експериментах, де потрібна висока точність. Наприклад, у квантових комп’ютерах сегментовані конденсатори допомагають керувати квантовими станами.
Мінус — складність конструкції й висока ціна. Такі конденсатори рідко зустрінеш у масовому виробництві, але в спеціалізованих галузях вони незамінні.
Порівняння конденсаторів за формою обкладок
Щоб краще зрозуміти, який тип конденсатора обрати, порівняємо їх за ключовими характеристиками:
| Тип | Ємність | Розмір | Застосування | Вартість |
|---|---|---|---|---|
| Плоскі | Низька-середня | Компактні | Побутова електроніка | Низька |
| Циліндричні | Висока | Середні-великі | Аудіо, транспорт | Середня |
| Сферичні | Низька | Середні | ВЧ-системи | Висока |
| Трубчасті | Середня | Великі | Космос, авіація | Висока |
| Сегментовані | Регульована | Середні | Радіотехніка | Дуже висока |
Джерело: Дані зібрані на основі технічної документації від компаній Vishay та Murata (2023).
Ця таблиця допоможе швидко оцінити, який конденсатор найкраще підійде для вашого проєкту. Наприклад, якщо потрібна компактність і низька ціна, плоскі конденсатори — ваш вибір. А для екстремальних умов краще взяти трубчасті.
Як форма обкладок впливає на характеристики конденсатора
Форма обкладок — це не лише зовнішній вигляд, а й ключ до розуміння роботи конденсатора. Ось як вона впливає на основні параметри:
- Ємність. Чим більша площа обкладок і менша відстань між ними, тим вища ємність. Циліндричні конденсатори виграють за площею завдяки згортанню, тоді як плоскі обмежені розмірами.
- Частотні характеристики. Сферичні конденсатори мають мінімальну паразитну індуктивність, що робить їх ідеальними для високочастотних застосувань. Циліндричні, навпаки, можуть “гальмувати” на високих частотах.
- Стійкість до умов. Трубчасті та циліндричні конденсатори краще витримують вібрації й температури завдяки міцній конструкції. Плоскі швидше зношуються в суворих умовах.
- Розмір. Плоскі — найкомпактніші, тоді як трубчасті та циліндричні потребують більше місця. Сегментовані займають середню позицію, але їхня складність підвищує габарити.
Важливо! Форма обкладок — це компроміс між ємністю, розміром і вартістю. Завжди враховуйте умови експлуатації та бюджет, обираючи конденсатор.
Розуміння цих взаємозв’язків допоможе інженерам створювати ефективніші схеми, а любителям — уникнути помилок під час ремонту чи складання пристроїв.
